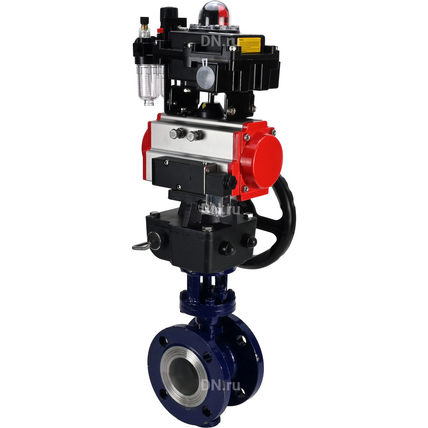

ТРУБЫ И ЗАПОРНАЯ АРМАТУРА :: ЗАПОРНАЯ АРМАТУРА :: ДН.РУ :: Затворы :: Затвор дисковый поворотный с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50 Ру25 фланцевый сталь WCB диск - нерж.сталь 304 METAL с пневмоприводом PA-DA-083 пн.распред. 4M310-08 24В БКВ APL-410N EX ручным дублером MON2-450-T28-ISO и БПВ AFC2000

КОД D050-55587

Остаток 6 шт.

Вес 18,415

Давление номинальное 25

Диаметр 50

Диаметр болтовых отверстий на одном фланце 18

Класс материала запорного органа нержавеющая сталь

Класс материала корпуса углеродистая сталь

Климатическое исполнение У, УХЛ, Т, ОМ

Количество болтовых отверстий на одном фланце 4

Крутящий момент на валу арматуры 59

Крутящий момент привода 94

Маркировка WBV3EX-3431M-1W-F-ISO с PA-DA, 4M310-08 24В, APL-410N EX, MON, AFC2000

Материал запорного органа Нержавеющая сталь AISI/SS 304/08Х18Н10

Материал корпуса углеродистая сталь

Напряжение питания 24В

Применение водоснабжение, теплоснабжение, Технологические трубопроводы

Производитель DN.ru

Пропускная способность 145

Размер вала арматуры (квадрат) 11х11

Размер штока арматуры квадрат для привода 17х17

Способ монтажа горизонтальный/вертикальный

Среда вода, воздух, пар, нефть, нефтепродукты, агрессивная среда, природный газ, газообразные среды

Степень защиты корпуса IP 67

Страна производитель Россия

Строительная длина 108

Температура 425

Тип ISO-фланца арматуры F07

Тип ISO-фланца привода F05, F07

Тип пневмопривода двойного действия

Тип присоединения фланцевый

Тип управления пневмопривод

Угол поворота привода 90

Уплотнение Металл

Управление С пневмоприводом
